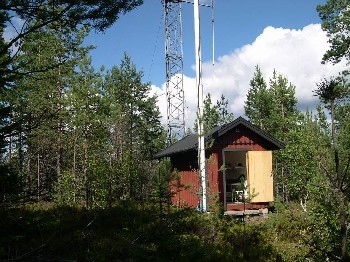

Bilden till vänster: Repeaterkuren utifrån, sedd söder ifrån.
Bilden till höger: Repeaterkuren lite närmare.

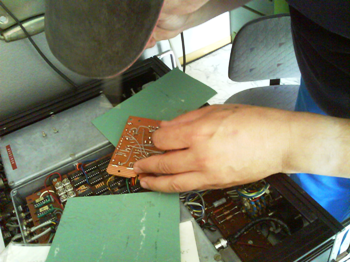

Bilden till vänster: Justering av squelschkretsen.

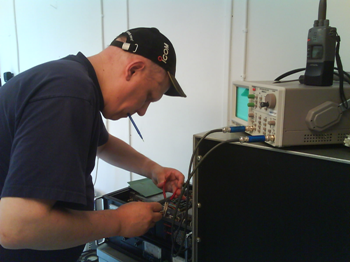

Bilden till höger: Trimmning pågår...

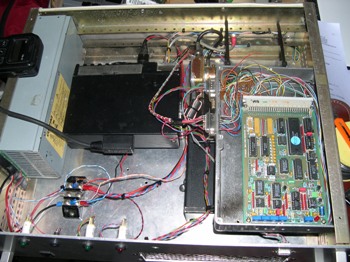

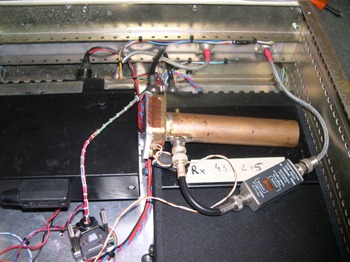

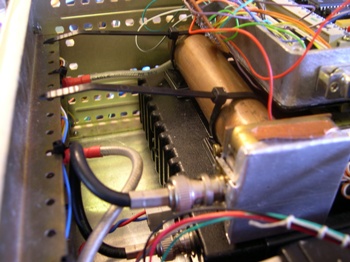

Bilder på bytet av logik till 70cm repitern.

Repitern består av 2st Motorola McMicro, en för Tx och en för Rx.

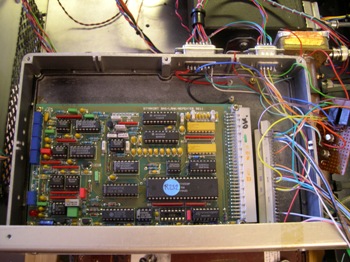

Logikkorten är svenskt och av okänt fabrikat, design LJ -94.


Faciliteter:
Öppnas antingen med 1750 eller med DTMF 1
Kan stängas av med DTMF 0 (plus #). (bra vid störningar t.ex.)
Efter öppning är sändaren aktiv i ca 5sek efter det att squelchen stängt. Om squelchen därefter öppnar inom 20sek så startar
sändaren igen. Om squelchen inte öppnar inom 20sek kommer en liten truddelutt som talar om att man måste öppna repitern
igen med antingen 1750 eller DTMF 1.
Lika som på 2m repitern, finns en timer som stänger repitern efter 3min, under förutsättning att squelchen inte stänger.
DTMF 9 ger lite info om repiter på CW.




Nya Bilder kommer.
